噴淋頭安裝基本要求

1）噴頭應居中安裝（與裝飾吊頂排版配合），與燈、煙感等成行成線。

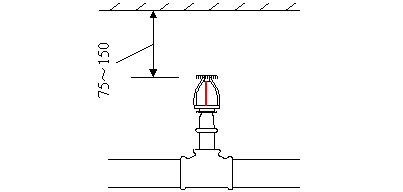

2）直立型、下垂型標準噴頭濺水盤與頂板的距離為75~150mm。

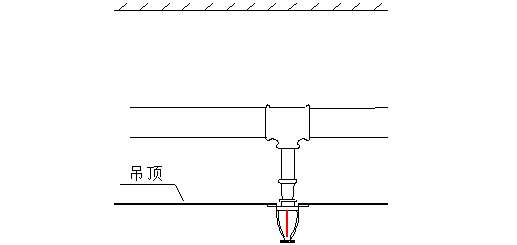

3）噴頭裝飾蓋、罩應緊貼吊頂。

4）噴頭臂（單、雙）應統一縱向或橫向安裝。

5）大空間成排噴頭安裝成行成線。

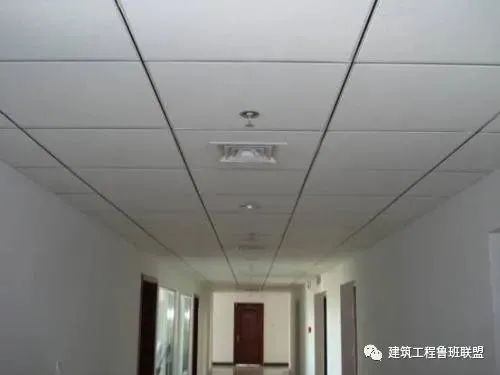

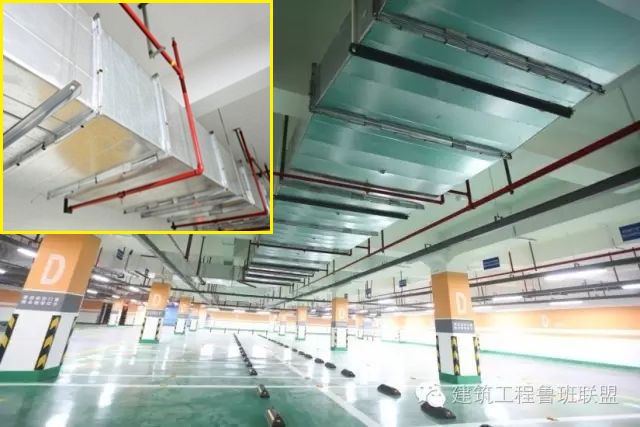

噴頭與燈具、煙感、風口應該成排成線

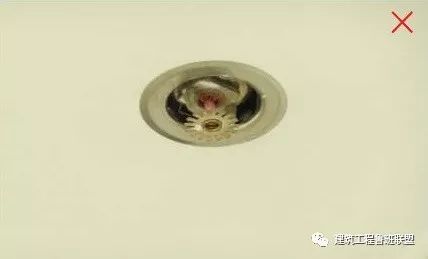

噴頭安裝長度過短

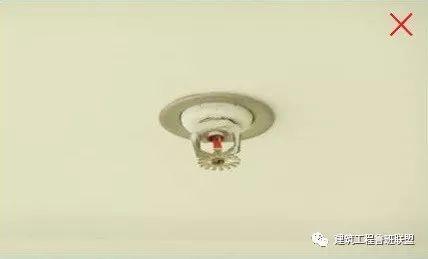

噴頭安裝長度過長

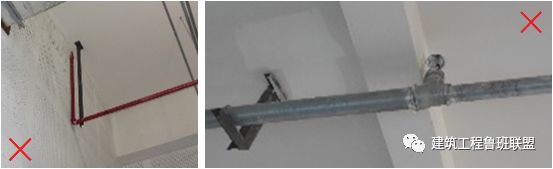

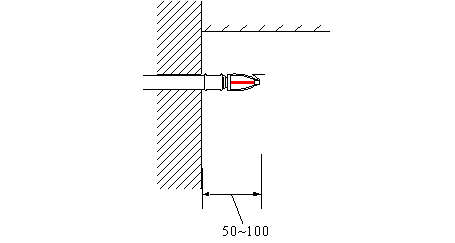

噴頭安裝離墻/梁太近



噴淋頭安裝注意事項



1）噴頭安裝前應與精裝天花吊頂布置圖對照，優(yōu)化噴頭安裝點位，防止與煙感、燈具、喇叭等裝置沖突。

2）明確精裝吊頂面基準線和標高線，在龍骨調整定位后，測量噴頭短管的長度并安裝，防止短管過長或過短。

3）天花吊頂噴頭開孔由精裝施工單位負責。

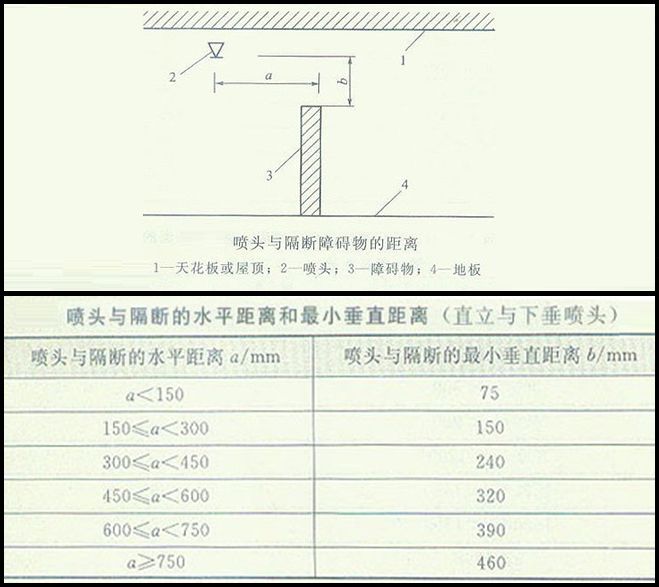

· 當噴頭安裝在不到頂的隔斷附近時，噴頭與隔斷的水平距離和最小垂直距離應符合下表的規(guī)定：

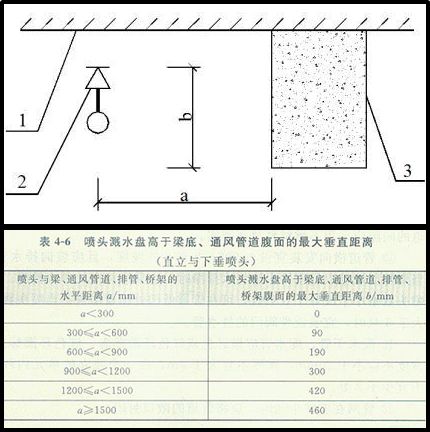

· 當噴頭濺水盤高于附近梁底或寬度小于1.2m的風管、排管、橋架腹面時，噴頭濺水盤高于梁底、風管、排管、橋架腹面的最大垂直距離應符合下表的規(guī)定：

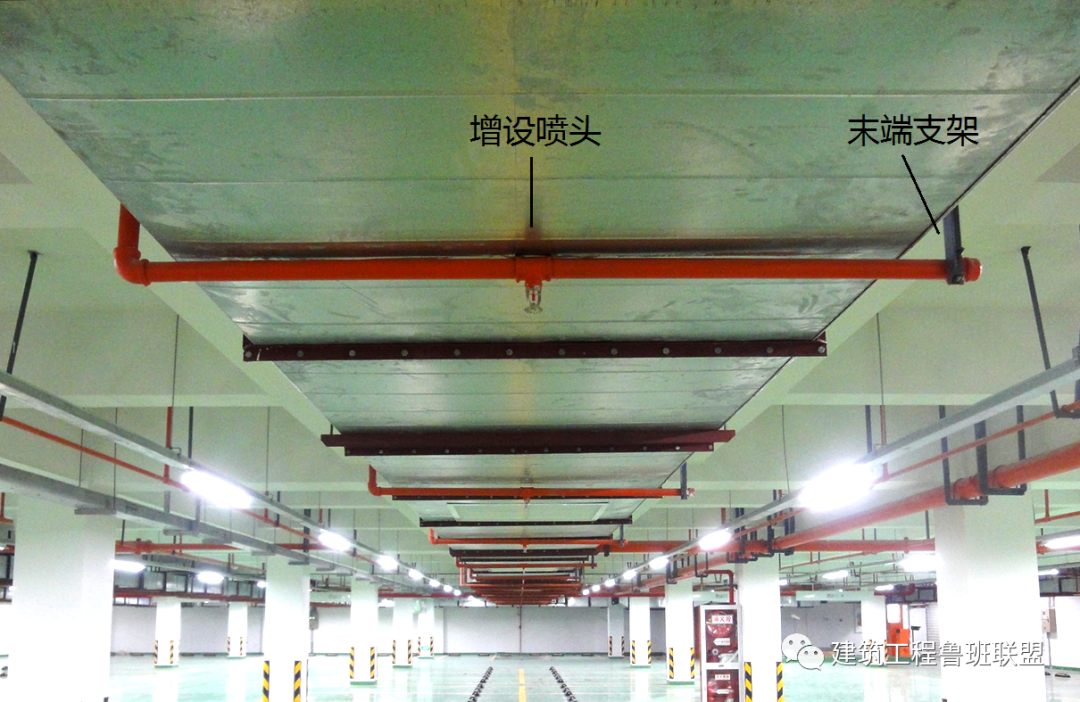

· 當梁、風管、排管、橋架寬度大于1.2m時，增設的噴頭應安裝在其腹面以下部位。

下面基于工程示例

總結噴淋安裝的12項要點
