海灣JB-QB-GST200H-S、JB-QB-GST200H/2-S火災報警控制器/消防聯動控制器接線安裝技術

1.4.1 特點

JB-QB-GST200H-S、JB-QB-GST200H/2-S 火災報警控制器/消防聯動控制器（以下簡稱 GST200H）

是海灣公司充分調研消防市場新的需求，總結多年消防工程經驗，融會國標 GB4717-2005《火災報警

控制器》和 GB16806-2006《消防聯動控制系統》的要求和精神，并參考了 GB 4717-201X《火災報警

控制器》報批稿、歐洲標準 EN54-2 和 EN 54-4 的相關要求而設計的新一代報警聯動一體化智能控制

器。

該系列控制器可與我公司生產的各類開關量型、模擬量型、數字智能型火災探測器和控制模塊連

接，從而構成一個集總線、多線于一身的報警聯動一體化控制器，是消防工程的最佳選擇。

主要特點如下：

（1） 圖形化彩色顯示界面。本控制器采用圖形化彩色顯示界面，不同信息采用不同窗口顯示，界

面清晰易懂、方便直觀，通過簡單的操作（通過鍵盤的數字鍵或方向鍵操作）就可實現系統

提供的多種功能。另外新的便捷操作途徑，使用戶可以大幅度提高效率。

① 檢查鎖方便用戶或檢查人員迅速查看系統內設備情況。

② 手自動轉換鎖和聯動啟動按鈕方便在緊急情況下快速切換控制狀態，快速進入聯動狀態。

（2） 多種功能配置選擇。接入聯網接口卡或其他接口卡，豐富的接口使系統還可以連接其他消防

設備。

（3） 配備智能手動消防啟動盤。本控制器配接智能手動消防啟動盤，智能手動消防啟動盤上的每

一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設

備的啟/?？刂啤?/p>

（4） 配備直接控制盤。本控制器配備直接控制盤，可對消防泵、排煙機、送風機等重要設備進行

直接控制。本控制盤具有輸出線斷線、短路故障檢測功能，可最大限度的保障控制盤本身與

終端設備之間連接的可靠性。直接控制盤實現兩線對啟停雙控設備的控制。

（5） 調試方便快捷。為方便用戶及工作人員使用，控制中增加了一些便捷的調試方式，可以快速

明確控制設備狀態和發現問題。

①設備狀態查詢界面，一個界面顯示整個回路的設備狀態，報警、故障、屏蔽等狀態一目了

然。

②快速打印整個回路的探測器污染度，方便設備維護保養。

③支持聯網上傳下載定義，也可以通過手機 APP 藍牙通訊上傳下載數據，遠程調試（支持云

端數據的上傳下載）和故障診斷。

④重碼檢測后重碼設備指示燈閃爍，容易識別。

1.4.2 主要技術指標

（1） 液晶屏規格：480×272 點，4.3 英寸彩色液晶屏。

（2） 控制器容量：

a. JB-QB-GST200H-S 最大容量為 242 個地址編碼點、JB-QB-GST200H/2-S 最大容量為 484

個地址編碼點。

b. 標配手動盤 24 路。

c. 標配直控盤 6 路。

（3） 回路帶載能力：JB-QB-GST200H-S 最大輸出能力為 700mA，JB-QB-GST200H/2-S 兩回路共享最

大輸出能力為 700mA。實際帶載情況應根據負載最大工作電流、線路長度和線路截面積計算。

為保證設備可靠工作，應確保線路末端電壓≥16V。

（4） 外型尺寸：

外形尺寸（長×寬×高）：380mm×80mm×500mm

1.4.3 結構特征、安裝與布線

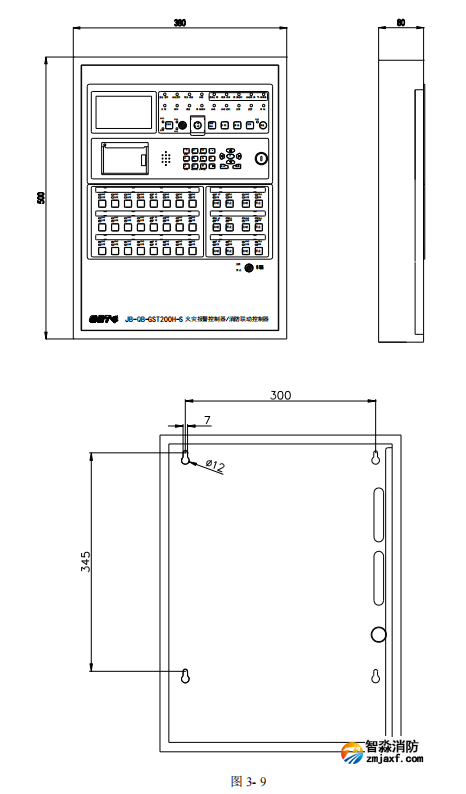

JB-QB-GST200H-S、JB-QB-GST200H/2-S 火災報警控制器/消防聯動控制器為壁掛式結構設計，可

直接明裝在墻壁上，以 JB-QB-GST200H-S 為例，外形如圖 3-9 所示：

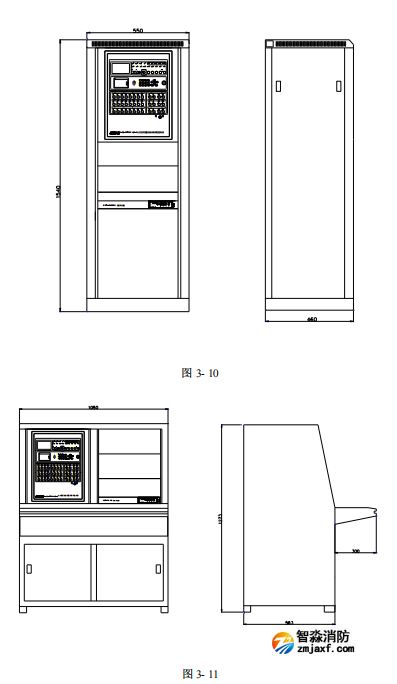

JB-QB-GST200H-S、JB-QB-GST200H/2-S 火災報警控制器/消防聯動控制器可采用柜式或琴臺安裝，

空間尺寸為 12U，外形尺寸示意圖如圖 3-10（柜式）、圖 3-11（琴臺）所示：

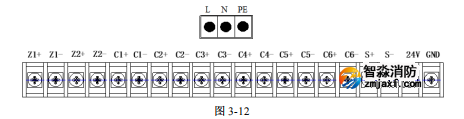

控制器外接線端子示意圖如圖 3-12 所示：

其中：

L、G、PE：交流 220V 接線端子及交流接地端子；

Z1+/Z1-、Z2+/ Z2-：無極性信號二總線端子；

Cn+、Cn-（n=1~6）：直控輸出端子，通過 ZD-02 直控盤終端器連接被控設備。

S+、S-：警報器輸出端子，輸出時有 DC24V/0.15A 的電源輸出；

24V GND（+、-）：輔助電源輸出端子，可為外部設備提供 DC24V 電源，最大輸出容量為

DC24V/0.3A。

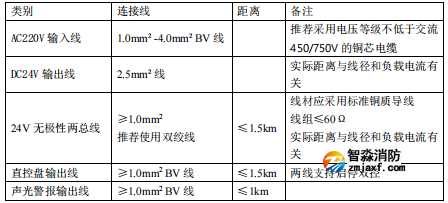

布線要求：

如下表所示
