一、JTY-GF-GST104點型光電感煙火災探測器(船用)概述（不含CCS船用證書）

JTY-GF-GST104點型光電感煙火災探測器（不含CCS船用證書）（以下簡稱探測器）為非編碼感煙探測器。與GST-LD-8320終端器配合使用，通過GST-LD-8319編址接口模塊與火災報警控制器相連，完成探測器的信號處理。

二、JTY-GF-GST104點型光電感煙火災探測器(船用)特點

三、JTY-GF-GST104點型光電感煙火災探測器(船用)技術特性

　　1.工作電壓：DC16V～DC28V

　　2.靜態電流≤150μA(注：靜態時探測器可工作在DC16V～DC28V電壓范圍內。)

　　3.報警電流：10mA≤I≤30mA　?。ㄗⅲ簣缶瘯r電流的大小取決于控制器的限流情況。不允許直接用DC24V供電，否則探測器會因無限流電阻而燒壞。）

　　4.最大波紋電壓：4V(峰峰值)

　　5.報警復位：瞬間斷電(10sMin，DC2.5VMax)

　　6.上電時間≤10s

　　7.最高風速：7.6m/s(1500fpm)

　　8.線制：與電源線采用有極性二線制連接

　　9.報警確認燈：紅色，正常監視時周期性（2s～4s）閃亮，報警時常亮

　　10.保護面積：當空間高度為6m～12m，一個探測器的保護面積，對一般保護現場而言為80m2?？臻g高度為6m以下時，保護面積為60m2。具體參數應以GB50116《火災自動報警系統設計規范》為準。

　　11.使用環境：溫度：-10℃～+55℃   相對濕度≤95%，不凝露

　　12.外形尺寸：直徑100mm高56mm（帶底座）

　　13.外殼防護等級：IP23

　　14.殼體材料和顏色：ABS，象牙白

　　15.重量：約120g

　　16.安裝孔距：45mm～75mm

　　17.執行標準：GB4715-2005

四、JTY-GF-GST104點型光電感煙火災探測器(船用)結構特征與工作原理

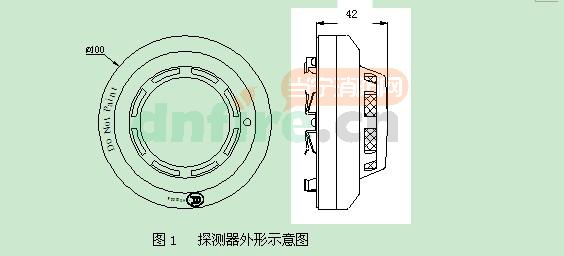

1.探測器外形示意圖如圖1所示。


　　2.工作原理

　　探測器采用紅外線散射原理探測火災，電路主要有紅外線發射部分和接收部分組成，發射管與接收管置于光學暗室中，光學暗室可屏蔽外界雜散光干擾，但不影響煙塵進入。在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用間歇方式工作，可提高發射管使用壽命。

　　報警輸出信號采用電流方式，便于多只探測器串聯使用及故障、火警檢測。
