海灣GST-LD-8361H型輸入/輸出模塊接線安裝技術

作者:海灣消防 文章來源:http://www.js-zymm.com/ [ ]

海灣GST-LD-8361H型輸入/輸出模塊接線安裝技術

特點

海灣GST-LD-8361H輸入/輸出模塊,主要用于連接需要火災報警控制器控制的消防聯動設備,主要應

用兩種情形:1)被控設備控制端口提供 12V~48V 檢線電壓的場合,如卷簾門、消防電梯等;2) 需

要 DC24V 有源控制(持續輸出)的場合,如電磁閥、非編碼聲光等,并可接收設備的動作回答信號。

采用 32 位 ARM 微處理器實現信號處理,用數字信號與控制器進行通信,工作穩定可靠,對電磁干擾

有良好的抑制能力。

模塊為兩線制低功耗設計,無需外加 24V 供電供電。

輸入、輸出信號隔離檢測,抗干擾能力強。

可采用電子編碼器現場完成編碼設置。

要技術指標

(1) 工作電壓:

信號總線電壓:總線 24V 允許范圍:16V~28V

(2) 工作電流:

總線監視電流≤0.46mA 總線啟動電流≤0.72mA

(3) 輸入檢線:常開檢線時線路發生斷路(短路為動作信號)、常閉檢線輸入時輸入線路發生短路(斷

路為動作信號),模塊將向控制器發送故障信號,出廠設置輸入為常開輸入隨時檢線

(4) 輸出檢線:輸出線路發生短路、斷路,模塊將向控制器發送故障信號

(5) 輸出容量:容量為 DC30V/2A,正常時觸點阻值為 30kΩ,啟動后閉合

(6) 輸出控制方式:常開觸點輸出,有脈沖方式、電平方式,脈沖啟動時繼電器吸合時間為 10s

(7) 線制:與火災報警控制器采用無極性信號二總線連接

(8) 使用環境:

溫 度:-10℃~+55℃,相對濕度≤95%,不凝露

(9) 外形尺寸:86mm×86mm×41mm(帶底殼)

(10) 外殼防護等級:IP30

結構特征、安裝與布線

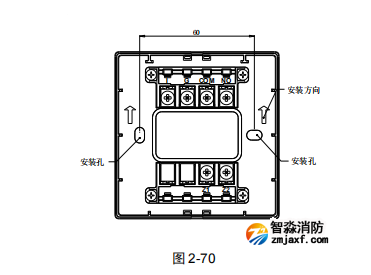

模塊的外形尺寸及結構與 GST-LD-8301A 型輸入模塊相同,安裝方法也相同,其對外端子示意

圖如圖 2-70:


其中:

Z1、Z2:接控制器兩總線,無極性;

I、G:與被控制設備無源常開觸點連接,用于實現設備動作回答確認(也可通過電子編碼器設為常閉輸入或自回答);

COM、NO:無源常開輸出端子。

布線要求:Z1、Z2 采用截面積≥1.0mm

2的 RVS 雙絞線; NO、COM 采用截面積≥1.0mm2的 RV 線。

布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。

應用方法

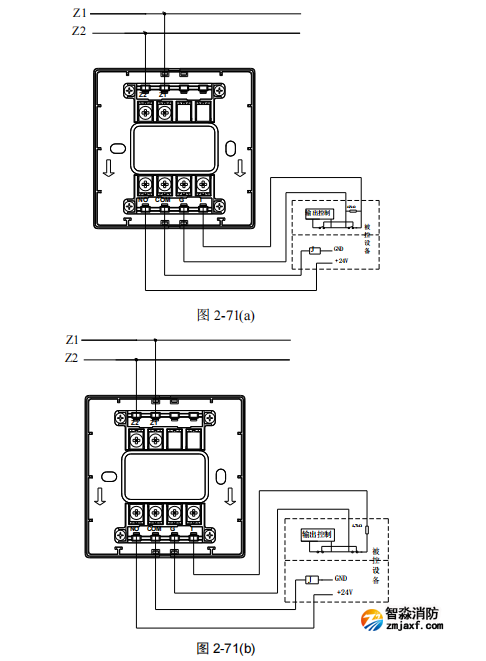

輸出控制電壓由被控設備提供,模塊與被控制設備的接線示意圖如圖 2-71(a)、圖 2-71(b)所示

(圖 2-71(a)為常開輸入檢線,圖 2-71(b)為常閉輸入檢線)。
