海灣GST-DY-050電源箱接線安裝技術

2.1 特點

GST-DY-050電源箱是海灣公司推出的專門用來為消防系統供電的 DC27V 現場電源輸出設備。具

有輸出噪聲小、穩定性強及安裝使用方便等特點，具有主備電自動切換、備電充電、備電保護功能。

主備電自動切換保證了在主電掉電情況下，系統仍然能夠正常工作；完善的備電充電功能和備電保

護功能，可確保蓄電池的循環使用。電源箱輸出電壓 DC27V，輸出電流為 2A。

2.2 主要技術指標

（1）額定輸出容量：DC24V、2A

（2）使用環境：

溫度： 0℃～＋40℃

相對濕度≤95％，不結露

（3）電源：主電為交流 220V+10%

-15%，內裝 DC24V 2.3Ah 密封鉛酸電池作備電

（4）外形尺寸：

185mm×82mm×263mm

2.3 結構特征、安裝與布線

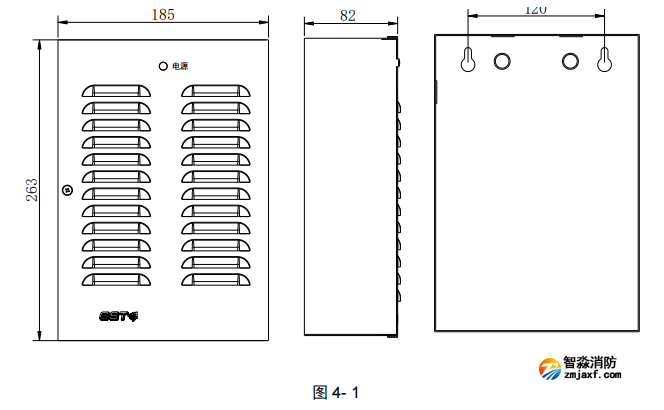

GST-DY-050 電源箱外形示意圖如圖 4- 1 所示。

本電源箱采用壁掛式結構安裝，其接線板外接端子示意圖如圖 4- 2：

L、PG、N：交流 220V 電源端子(PG 為機殼保護地線端子)；

+24V、GND：DC27V 輸出端子；

COM、NC：故障觸點端子；

BAT-、+：備電端子。

布線要求：DC27V 電源輸出線采用 RV1.5 的電纜線。
