海灣GST-LD-8300B型輸入模塊

特點

海灣GST-LD-8300B輸入模塊，用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息

傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置

開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊

通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。

此模塊用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并

可接收設備的動作回答信號。

輸入信號隔離檢測，抗干擾能力強。

可采用電子編碼器現場完成編碼設置。

主要技術指標

 （1）工作電壓：總線 24V 允許范圍：16V～28V

 （2）工作電流：監視電流≤0.68mA 啟動電流≤0.78mA

 （3）線制：與控制器的信號二總線連接

 （4）出廠設置：常開檢線方式

 （5）使用環境：

 溫度：-10℃～+55℃

相對濕度≤95%，不結露

 （6）外殼防護等級：IP30

 （7）外形尺寸：86mm×86mm×41mm（帶底殼）

結構特征、安裝與布線

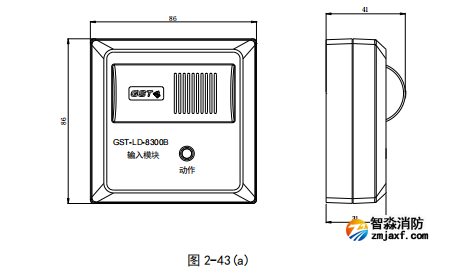

本模塊的外形及結構如圖 2-43(a)

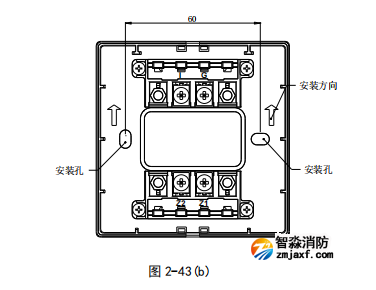

其對外端子示意如圖 2-43(b)

其中：

Z1、Z2：接控制器兩總線，無極性

I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉

輸入

布線要求：信號總線 Z1、Z2 采用耐火 RVS 型雙絞線，截面積≥1.0mm2；I、G 采用耐火 RV 軟線，

截面積≥1.0mm2。

應用方法

模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個

4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）

必須并聯一個 4.7kΩ的終端電阻。

GST-LD-8300B 輸入模塊與現場設備的接線：

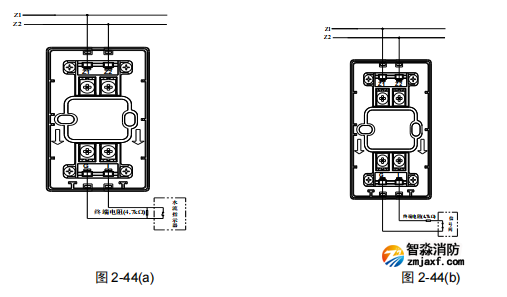

a. 模塊與具有常開無源觸點的現場設備連接方法如圖 2-44(a)示。模塊輸入設定參數設為常開

檢線。

b. 模塊與具有常閉無源觸點的現場設備連接方法如錯誤!未找到引用源。44(b)示，模塊輸入設

定參數設為常閉檢線。
