海灣GST-HX-M8503 型火災聲光警報器接線安裝技術

作者:海灣消防 文章來源:http://www.js-zymm.com/ [ ]

海灣GST-HX-M8503型火災聲光警報器接線安裝技術

特點

GST-HX-M8503火災聲光警報器是一種安裝在現場的聲和光報警設備,由消防控制中心的火災

報警控制器啟動。啟動后警報器發出強烈的聲和光報警信號,以達到提醒現場人員注意的目的。

警報器功耗低、壽命長;火警聲報警,聲音洪亮清晰,能夠在遠距離的情況下提醒現場人員;

報警光顯示醒目。

主要技術指標

 (1)工作電壓:

總線電壓:總線24V

電源電壓:DC24V

 (2)監視電流:

總線電流≤0.5mA

電源電流≤2mA

(3)動作電流:

總線電流≤2mA

電源電流≤60mA

(4)線制:四線制,與控制器采用無極性信號二總線連接,與電源線采用無極性二線制連接

(5)聲壓級≥85dB(正前方 3m 水平處(A 計權))

(6)閃光頻率:1.0Hz~1.5Hz

(7)變調周期:4s(1±20%)

(8)聲調:火警聲

(9)使用環境:

 溫度:-10℃~+50℃

 相對濕度≤95%,不結露

(9) 外殼防護等級:IP30

(10) 執行標準:GB 26851-2011

(11) 外形尺寸:

 106mm×142mm×62mm

結構特征、安裝與布線

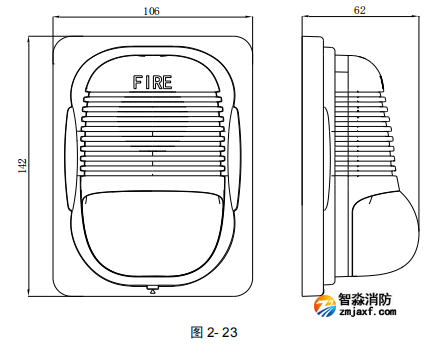

GST-HX-M8503 型警報器外形示意圖如圖 2-23


安裝方法:

(1)警報器采用明裝方式,在普通高度空間下,以距頂棚 0.2m 處為宜。

(2)安裝時,先用兩個螺釘將警報器后殼固定在墻上的 86H50 型預埋盒上(注意警報器后殼

“UP”及箭頭朝上)。

(3)從警報器后殼的進線孔中穿入電纜接在相應端子上,然后將警報器前殼上部塞入警報器后

殼,再將警報器前殼下方按入警報器后殼中。

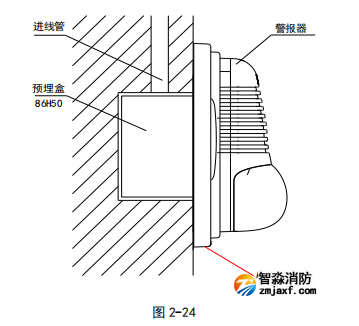

(4)拆卸時,用一字螺絲刀從警報器后殼下方“A”處缺口插入(如圖 2-24 所示,此處外殼上有

一小三角形標志),向下用力撬動,即可將警報器前殼拆下。


警報器接線端子示意圖如圖 2-25 所示:


其中:

Z1、Z2:控制器信號總線,無極性;

D1、D2:接 DC24V 電源,無極性;

布線要求:信號總線 Z1、Z2 采用耐火 RVS 雙絞線,截面積≥1.0mm2;電源線 D1、D2 采用耐

火 BV 線,截面積≥1.5mm2。
